- 개요
: 기화장치란 액화가스를 증기, 온수, 공기 그 밖의 열매체로
가열하여 기화시키는 기화통을 주체로
한
장치이며, 열매체의 종류에 따라 다음과 같이 분류 할 수 있다. |
| |
|
| |
| |
|
| |
| |
| |
 |
 |
| |
| |
| |
| |

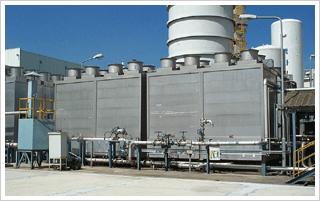

Star Fin Tube 라고 하는 알미늄 기화통 내부를 통과하는 액화가스와
Fin Tube외부의 공기가 Fan을 이용한
강제대류를 통해 열교환하여 액화가스를 기화시키는 장치로서 당사는 국내최초로
Hynix반도체(청주)등에 100여대
이상을 납입한 실적이 있다. |
| |
|
| |
| |
|
| |
 장점
: Fan을 이용하여 강제대류를 시키므로 대기식 기화장치에 비해 기화능력이 향상되므로, 좁은 공간에
대용량의
기화장치를 설치가능하고 연속사용이 가능하므로 Back-Up용으로 적합하다.
단점
: Fan 가동에 따른 전력비 및 신규투자비가 증가되며 정전시 Fan 가동 정지에 따른 기화능력
감소가 예상된다. |
| |
 |
| |
| 표준사양 |
 적용가스
: LO₂, LN₂,LAr, LHe, LCO₂, LNG등
기화능력
: 1000 ~ 10,000Nm3/h
 (주문에
따라 제작가능)
설계압력
: 0 ~ 40.0MPa.g (408Kg/㎠g)
설계온도
: -254 ~ 40℃
가스출구온도
: 대기온도 -10℃이내
재
질 : A6063S-T5 / STS304등
|
| |
|
|
| |
| Standard
Design Specifications. *기화능력은
LO₂, LN₂, LAr 기준임. |
| Model |
Capacity
(N㎥/H) |
Standard
Fin Tube (Φ128) |
Extra Fin Tube (Φ180) |
| Dimension(mm) |
Weight
(kg) |
Dimension(mm) |
Weight
(kg) |
| W |
L |
H |
W |
L |
H |
| ILV-1000 |
1000 |
1540 |
1740 |
5750 |
2000 |
1730 |
1730 |
5300 |
1800 |
| ILV-1500 |
1500 |
2060 |
2140 |
5750 |
2500 |
1980 |
1980 |
5900 |
2400 |
| ILV-2000 |
2000 |
2460 |
2460 |
5750 |
3000 |
2230 |
2230 |
5900 |
2800 |
| ILV-2500 |
2500 |
2860 |
2860 |
5400 |
3400 |
2480 |
2480 |
5900 |
3200 |
| ILV-3000 |
3000 |
2860 |
2860 |
6100 |
3600 |
2480 |
2730 |
5900 |
3500 |
| ※ 상기 Model
외의 기화장치는 고객의 주문에 따라 설계, 제작 가능 |
|
| |
|
| |
|
|
